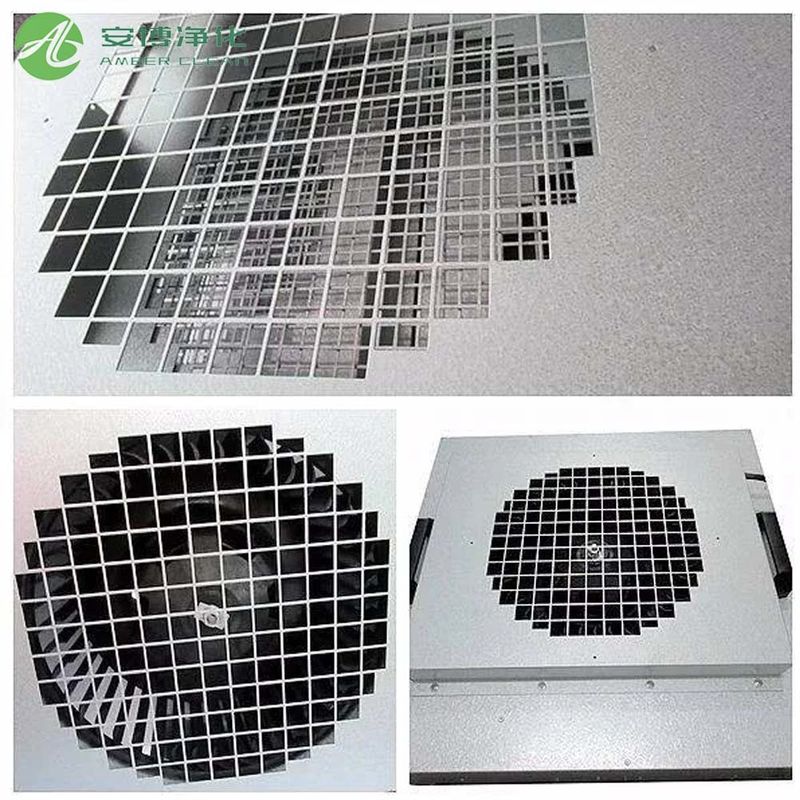

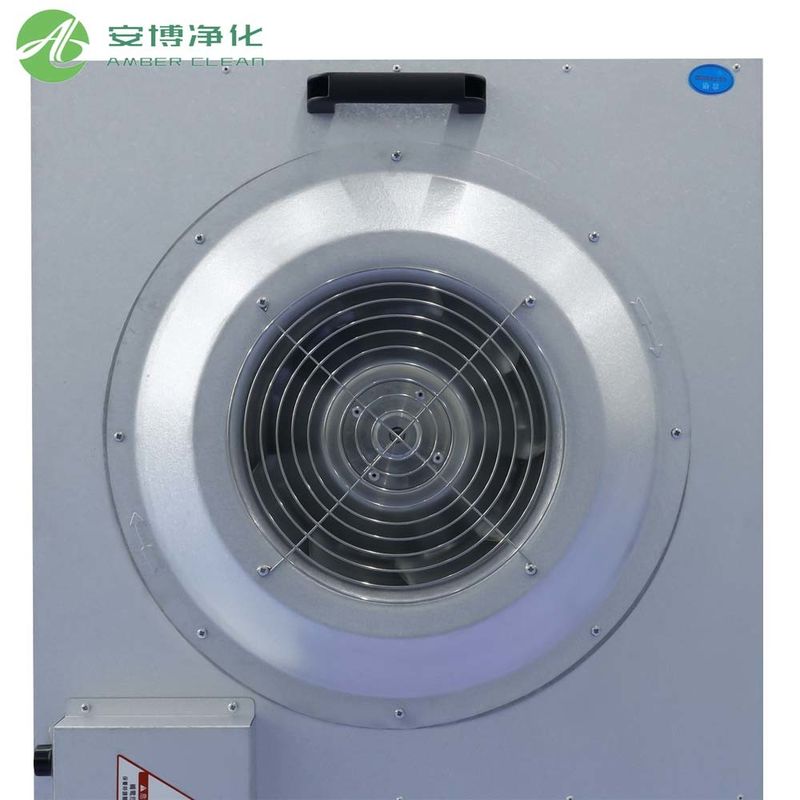

Der galvanisierte Stahl 46KGFilterlüfter-Einheitvon Amber ist ein leistungsfähiges Luftreinigungsgerät, das einen Ventilator und einen leistungsfähigen Filter integriert.3 μm und gewährleisten, dass die Innenräumlichkeit bei Klasse 100 stabil ist.
DieFFU-Fanfilter-Einheitist weit verbreitet in modularen OP-Sälen, pharmazeutischen Reinwerkstätten,elektronische Halbleiterfabriken und -labore, um den Luftreinigungsbedarf in verschiedenen Umgebungen mit hoher Reinheit zu decken.
FFUDer Ventilator atmet Luft von der Oberseite der FFU ein und filtert sie durch die Primär- und Hochleistungsfilter.Die gefilterte saubere Luft wird gleichmäßig bei einer Windgeschwindigkeit von 0.45m/s ± 20% auf der gesamten Auslassfläche. Oder andere Windgeschwindigkeiten oder Größen können auch angepasst werden.
Grundkonstruktion der FFU-Box
Die FFU besteht hauptsächlich aus vier Teilen:
1. Kiste
Die Materialien sind in der Regel galvanisierte Aluminiumlegierung beschichtete Stahlplatte, Aluminiumlegierung und Edelstahl.und die zweite ist, um die Führungsplatte zu unterstützen.
2. Führungsplatte
Die Luftströmungsbilanz ist in die Box eingebaut, um die Unterseite des Ventilators.
3- Ein Fan.
Es gibt drei Arten: einphasiges Wechselstrom (AC/1Phase), Gleichstrom (EC/1Phase) und dreiphasiges Wechselstrom (AC/3Phase).
4.Steuerkomponenten
Bei der AC FFU wird in der Regel ein Fünf-Gang-Geschwindigkeitsregler oder ein schrittloser Geschwindigkeitsregler verwendet; der Steuerchip des Gleichstromsystems ist in den Motor eingebettet,und Fernbedienung mit Hilfe einer speziellen Steuerungssoftware erreicht wird, Computer, Steuerungsgateways und Netzwerkleitungen.
Anwendung von FFU
- Zu den Reinraumsystemen gehören: Kanalsystem, FFU-System und axialer Durchflussventilator.
- Vorteile:Flexibilität,Wiederverwendbarkeit,Lüftung unter Abdruck,Verkürzung der Bauzeit,Verringerung der Betriebskosten undSparen Sie Platz.
Reinräume mit Reinheitsniveaus über Klasse 1000 oder ISO6 nehmen in der Regel das FFU-Layout an, und lokale Reinigungsumgebungen oder saubere Schränke, saubere Arbeitsplätze usw. werden in der Regel mit FFU erreicht.
Spezifikationen der Lüfterfilteranlage
| Modell |
FFU-500 |
FFU-1000 |
FFU-1500 |
FFU-2000 |
|
Außengröße mm
(W*L*H)
|
575*575*230 |
575*1175*230 |
875*1175*230 |
1175*1175*230 |
|
Filtergröße mm
(W*L*H)
|
570*570*69 |
570*1170*69 |
870*1170*69 |
1170*1170*59 |
| Luftdurchfluss |
500 m3/h |
1000 m3/h |
1500 m3/h |
2000 m3/h |
| Druck |
210 Pa |
210 Pa |
220 Pa |
230 Pa |
| Macht |
170 W |
170 W |
210 W |
275 W |
| Geräusche |
47 bis 55 dB |
47 bis 55 dB |
50 bis 58 dB |
50 bis 58 dB |
| Gewicht |
27 kg |
34 kg |
46 kg |
55 kg |
| Reinheit |
Klasse 100 (ISO 14644-1) |
| Material |
Edelstahl/ Verzinkter Stahl/ Beschichteter Stahl |
| Spannung |
AC 220V/50Hz AC 380V/50Hz |
Häufig gestellte Fragen
F1:Erfordert die Installation von Filterventilationsanlagen eine Decke?
A:Die FFU-Ausrüstung wird in der Regel in der Aluminiumprofildecke oder T-förmigen Kieldecke des Reinraums installiert.Die Deckenkonstruktion muss über eine ausreichende Tragfähigkeit sowie über Vorratsausrüstung, Inspektionsöffnungen und Inspektionsfläche verfügen, um spätere Wartung und HEPA-Filterersatz zu erleichtern.Es wird empfohlen, den Installationsplan der Lüfterfilteranlage in der Phase der Reinraumgestaltung zu ermitteln, um spätere Anpassungen zu vermeiden.
Q2: Was ist das?Welche Sauberkeitsniveaus unterstützt diese FFU?
A:AMBER Class 100 Galvanisiertes Stahl 46KG Filterventilator geeignet für Reinraum-Umgebungen von verschiedenen Ebenen wie Klasse 100, Klasse 1000 und Klasse 10000Durch Anpassung des Luftvolumens und Konfiguration verschiedener Filter, kann es flexibel in einer Vielzahl von sauberen Bedarfsplätzen wie medizinische, pharmazeutische, elektronische und Labor verwendet werden.
